Montage et branchement Autoradio 206

Lire aussi: l'article sur les accessores comme le support telephone voiture universel

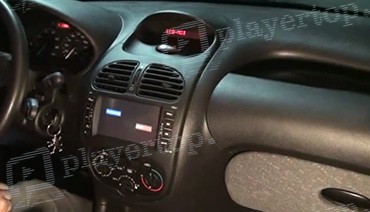

L’autoradio 206 d’origine est constitué de 2 parties distinctes : la partie où se trouve l’horloge et la date (en haut du tableau de bord), ainsi que la partie bloc radio avec le lecteur DVD et les boutons de commande de la radio… La première partie va se destiner à accueillir l’écran tactile HD de l’autoradio tandis que la seconde partie va recevoir le lecteur DVD.

Avant de commencer le montage autoradio 206, vous devez avoir quelques outils à disposition :

-          Tournevis

-          Clé Torx

-          2 tiges métalliques avec une dimension identique à celle d’un cure-dent

-          Une clé d’extraction pour le déclipsage

Par ailleurs, pour le branchement gps Peugeot android modèle 206, vous devez vous assurer avant l’intervention de déconnecter le câble – (ou négative) de la batterie.

Branchement autoradio 206 : Le démontage du haut du tableau de bord

La partie haute du tableau de bord qui affiche la date et l’heure est maintenue en place à l’aide de clip et de vis :

-          Prenez l’outil d’extraction plat et insérez-le sur la jonction entre le tableau de bord et le cache de l’affichage de date et heure.

-          Déclipsez soigneusement afin de retirer le cache qui est généralement maintenu par 3 clips.

-          Sur le petit écran, utilisez le tournevis Torx pour le retirer. Quand c’est fait, vous pouvez défaire les câbles.

Installation autoradio Peugeot 206 : Le démontage du bloc radio

Le bloc radio est directement intégré sur le tableau de bord. Il se trouve juste en dessous de la sortie de ventilation de la clim.

-          Si vous avez acheté un kit d’extraction, il vous suffit d’insérer les 2 tiges métalliques dans les trous sur les côtés de l’autoradio. Dans le cas contraire, utilisez des tiges en cuivre ou même des cure-dents.

-          Poussez les tiges au fond pour défaire le mécanisme de fixation de l’autoradio.

-          Quand un bout du poste radio sort du tableau de bord, il ne reste plus qu’à le tirer vers vous.

-          Retirez les câblages qui maintiennent le bloc autoradio en place.

Par ailleurs, profitez de notre collection d'autoradio gps Ford en visitant notre site. Aussi, le lien www.player top avis vous dirigera sur la page des idées émis par les clients.

Brancher autoradio 206 : Retirer le cache de l’autoradio

Maintenant que les deux parties essentielles sont enlevées, vous devez maintenant retirer le cache sur la face avant du tableau de bord. Cette démarche est très importante, car vous allez faire le raccordement entre le bloc autoradio et l’écran tactile HD. En effet, comme vous le savez sûrement, l’autoradio Peugeot 206 d’origine ne comprend pas d’écran. Ainsi, le fait de retirer le cache avant vous permettra de faire passer le câble pour le branchement autoradio 206 et l’écran tactile.

Pour cette étape :

1-      Utilisez l’outil d’extraction plat et insérez-le sur les côtés du cache. Déclipsez de part et d’autre pour pouvoir le retirer.

2-      Utilisez le tournevis Torx ou plat pour retirer les vis qui maintiennent les commandes de la climatisation.

3-      Retirez les commandes de climatisation pour faciliter plus tard l’insertion des câbles qui vont permettre de raccorder le bloc autoradio et l’écran.

Installer autoradio Peugeot 206 : Le montage du bloc radio

Cette phase consiste à mettre en place le bloc autoradio avec le lecteur DVD. Il faut savoir que certains modèles peuvent directement s’insérer dans le tableau de bord. Mais d’autres disposent d’un manchon de montage. Dans ce second cas, vous devez d’abord installer ce dernier dans le tableau de bord avant d’y installer le bloc radio.

-          Insérez le manchon de montage à l’intérieur du tableau de bord

-          Branchez le bloc autoradio avec les câbles d’alimentation. Ne fixez pas encore, car cela va permettre de tester l’appareil.

-          Connectez également de l’autoradio avec les câbles du bloc autoradio.

-          Reconnectez la borne négative de la batterie préalablement retirée et mettez le contact.

-          Vérifiez le bon fonctionnement de l’ensemble.

-          Si tout fonctionne, insérez le câble de raccordement entre l’écran et le bloc radio autoradio 206 gps bluetooth dans le tableau de bord.

-          Branchez les câbles d’origine du véhicule avec les connectiques du bloc radio. N’oubliez pas de raccorder aussi les câbles pour la caméra de recul, la connexion de l’antenne radio, le câble pour l’antenne GPS, la rallonge USB…

-          Pour installer autoradio 206, il vous suffit juste de le pousser à l’intérieur du tableau de bord sans besoin de visser.

Branchement autoradio GPS 206 : Le montage de l’écran

Après le montage autoradio 206, il faut désormais passer à la phase de branchement de l’écran tactile, mais aussi remonter tous les accessoires préalablement retirés. Pour ce faire :

-          Tirez légèrement sur le câble venant du bloc radio avec l’écran tactile. Puis raccordez ce câble avec la prise sur l’autoradio.

-          L’écran tactile est associé avec un système de fixation correspondant avec celui de l’afficheur d’heure et de date d’origine. Il faut donc le clipser sur l’emplacement dédié.

-          Tous les branchements étant réalisé, vous devez maintenant remettre en place tous les accessoires et caches que vous avez défaits : vissage des boutons de commande de climatisation, clipsage du cache de l’autoradio sur le tableau de bord, etc.

Installer autoradio 206 : Le paramétrage

Pour terminer le branchement autoradio 206, passez aux différents réglages. Une fois l’appareil allumé, rendez-vous d’abord dans les « Paramètres Généraux » afin de personnaliser le poste autoradio selon vos convenances. Vous pouvez par exemple régler l’heure, la date, l’écran d’accueil, les menus, la couleur des touches, et ainsi de suite.

Une fois cela fait, si votre véhicule est équipé de commandes au volant, vous pouvez les configurer en vous rendant dans les « Réglages » et « Canbus ». Choisissez le modèle « Peugeot 206 » et attribuez une fonction à chaque touche.
