Branchement Autoradio Fiat Stilo

L’unité de tête d’origine de la Fiat Stilo est un système sonore de type fixe qui peut lire des cassettes audio, des CD, des MP3 ou les trois en même temps. L’autoradio est installé dans le panneau avant du tableau de bord, à côté des emplacements de commandes rapides. Cet appareil peut également comporter un égaliseur graphique et un changeur de CD. Dans ce dernier cas, l’autoradio Fiat gps peut charger jusqu’à 5 disques et sera logé dans la boîte à gants supérieure du tableau de bord, sur le côté passager.

Tout comme le modele autoradio Fiat Punto, il existe d’autres spécificités qu’il faudra prendre en considération dans la réalisation du branchement autoradio Fiat Stilo. C’est notamment le cas de la fonctionnalité de protection antivol. Ce système s’active automatiquement lorsque l’autoradio Fiat Stilo gps est déconnecté de la batterie de la voiture. Il fonctionne sur la base d’un code à quatre chiffres qui doit être inséré dans l’interface de la radio pour le rendre utilisable à nouveau. Le code de déblocage est fourni dans le ‘Code Card’ qui est livré avec l’autoradio d’usine.

Infrastructure sonore pour le branchement autoradio Fiat Stilo

La Fiat Stilo est équipée d’une antenne installée sur le toit. Il est recommandé de replier et de retirer l’antenne du toit pour éviter qu’il ne soit pas endommagé au cours d’un lavage de la voiture. Le véhicule comporte également un système sonore standard avec 2 tweeters frontaux, 2 ‘midwoofers’ avant et 2 haut-parleurs à gamme complète à arrière.

Voir aussi: notre large gamme de produits pour autoradio gps Opel sur ce lien.

Propriétés physiques du branchement autoradio Fiat Stilo

L’autoradio d’usine de la Fiat Stilo possède un fusible de protection de 10 A. Les connexions principales du branchement autoradio Fiat Stilo sont le connecteur A pour la puissance et le connecteur B pour les haut-parleurs. Chacun de ces deux connecteurs comporte 8 broches. Le branchement autoradio Fiat Stilo comporte également des connexions de fonctionnalités additionnelles dans le connecteur C. Les broches C7, C8, C9, C10, C11 et C12 servent notamment au préréglage de la fonction kit mains libres des téléphones portables qui sera utilisé à le poeste radio du modèle Stilo comme pour le cas du nouveau autoradio Fiat Linea par exepmle.

                Broches du connecteur A

La broche A1 correspond au signal de ligne standard tandis que la broche A3 est destinée à la transmission de ligne du CAN ou Control Area Network. Les broches A2 et A6 ne sont pas connectées. La broche A4 sert au raccordement de l’appareil à tension de mise en marche de plus de douze volts au démarrage de la voiture. La broche A5 sert au branchement de l’antenne radio. La broche A7 correspond à la connexion de l’autoradio à une tension d’alimentation permanente de plus de douze volts. La broche A8 est réservée quant à elle au branchement à la terre.

Broches du connecteur B

Les connexions du connecteur B sont essentiellement destinées au câblage de l’autoradio aux unités de sorties de sons. Les broches B1, B2, B3 et B4 correspondent aux haut-parleurs droits. Les broches B5, B6, B7 et B8 correspondent quant à eux aux haut-parleurs gauches.

Retrait de l’autoradio d’origine Fiat Stilo

Pour réaliser le branchement autoradio Fiat Stilo, vous aurez besoin de découper quatre pièces de 8 cm de long sur un vieux cintre métallique à l’aide d’un coupe-fil. Enfoncez fermement les quatre morceaux de cintres dans les quatre cavités d’extraction de l’autoradio d’usine. Tapez délicatement sur les bouts de cintre avec un coupe-fil ou un marteau. Les morceaux de cintre doivent être introduits à mi-parcours pour repousser les clips de retenue qui vont permettre de libérer l’autoradio de son socle. Détachez ensuite les fiches et les conducteurs d’antenne situés à l’autoradio et libérez complètement l’appareil.

Montage du nouveau poste radio pour l’installation autoradio Fiat Stilo

L’autoradio devrait être fourni avec la plaque principale, une paire de bras à visser à ce support, ainsi que les vis et les rondelles nécessaires à cette fixation. Vous aurez également besoin d’un tournevis pour votre branchement autoradio Fiat Stilo.

-          Commencez par aligner les deux bras contre l’arrière de la plaque afin que les trous puissent s’aligner.

-          Vissez ensuite les clips du bras sur la plaque de montage principale.

-          Il faut noter que le concept de la Fiat Stilo ne permet pas d’effectuer des personnalisations au niveau du canon d’allumage. L’autoradio d’origine fonctionne en effet à l’aide d’un système 'CAN'. Ce problème peut être résolu de deux façons. La première méthode consiste à fournir une alimentation constante pour l’autoradio en joignant le fil d’accessoires au fil direct du connecteur ISO. Cela implique toutefois que vous devrez activer et désactiver manuellement l’autoradio gps installation. La deuxième option consiste à alimenter un fil du câble d’accessoires du connecteur ISO de l’extrémité de l’autoradio à un fil lié au contact. Choisissez l’option qui vous convient le mieux.

-          Procédez au reste du le branchement autoradio Fiat Stilo. Les seuls fils utilisés à partir de la prise blanche de la voiture sont le rouge pour le ‘live’ et le noir pour la terre. Les deux autres bandes sont utilisées pour le système CAN. Le connecteur ISO comporte également un fil rouge qui devra être raccordé au fil orange d’alimentation du contact.

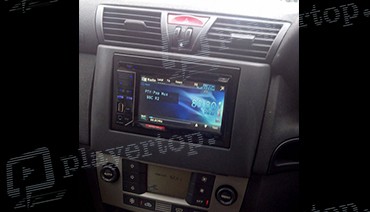

-          Une fois le câblage achevé, vous pourrez procéder à la mise en place du nouveau poste radio. Cet appareil devrait être fourni avec un sous-châssis métallique de réception pour le tableau de bord. Insérez cette sous-trame à travers la plaque de montage. Pliez les petites pièces métalliques souples du sous-châssis vers l’extérieur en utilisant un tournevis. Insérez ensuite l’autoradio et sa cage dans le tableau de bord. Le son du clip de verrouillage vous permettra de confirmer que l’unité et bel et bien en place.
