Chaque modèle d'autoradio est doté de différents types de cable radio voitureunique. Habituellement, ces derniers sont codés par couleur.
Cela signifie que la nouvelle autoradio 1 DIN bluetooth ou le modèle 2 DIN que vous souhaitez installer dans le tableau de bord comporte les mêmes fils colorés à l'arrière et les mêmes connecteurs colorés seront présents dans la pochette de la voiture.
Comment ne pas se perdre parmi les divers types de cable radio voiture ?

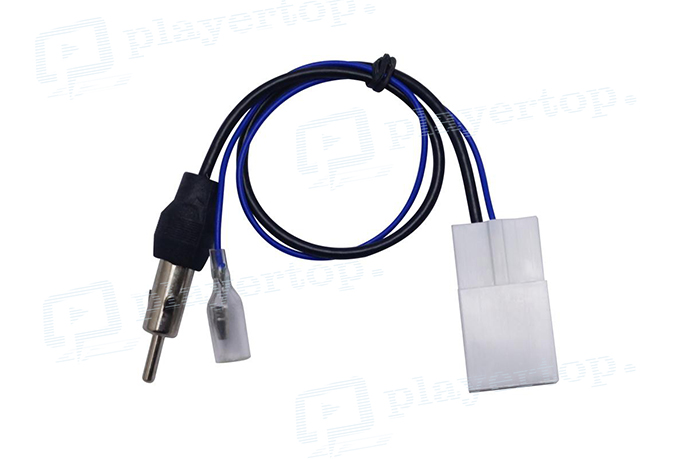

Commencez par trouver le bon kit d'installation autoradio et le bon faisceau de câblage pour votre autoradio. Quelques voitures de marque étrangères ont besoin d'un kit de montage radio et d'un adaptateur d'antenne.
Vérifiez bien le manuel de la voiture avant de commencer l’installation de la stéréo et connecter chaque cable radio voiture. Lisez les pièces qui sont incluses dans le kit pour vous assurer que vous avez tout ce qu'il faut à portée de main.
Ouvrez le kit d'installation et lisez les instructions qui y figurent. Ouvrez le tableau de bord de la voiture et retirez-le avec précaution. Le manuel de votre voiture et le kit d'installation contiennent tous deux des instructions détaillées sur la façon d'effectuer l'installation de la radio en effectuant la connexion de chaquecable radio voiture.
Vérifiez les connecteurs stéréo de l'autoradio présents à l'arrière de la radio d'usine. Il suffit de brancher correctement les fils codés par couleur pour que le travail soit fait.
Par ailleurs ; découvrez sur ce lien les méthodes de branchement autoradio GPS Toyota Avensis avec caméra de recul. Vous pouvez aussi y voir le mode d’utilisation d’autres appareils.
Quels sont les différents types de cable radio voiture ?

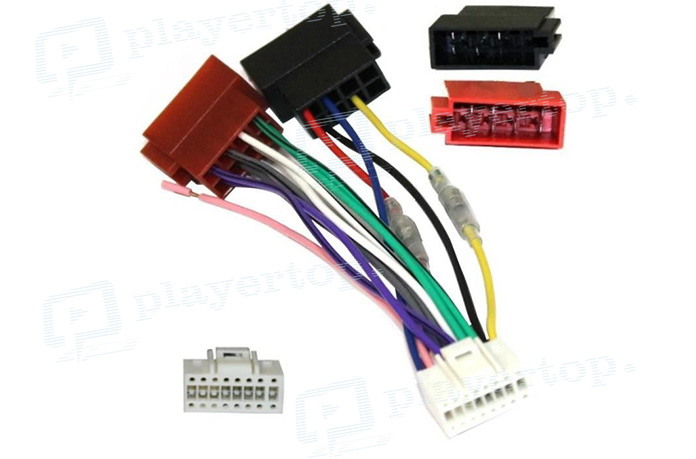

Voici une liste simple des connecteurs que vous trouverez dans toutes les voitures :
- Le positif rouge est le faisceau d'allumages de 12 V.
- Le négatif noir est la connexion de mise à la terre.
- Le positif jaune est le fil de la batterie 12 V.
- Le positif bleu/blanc est la connexion à distance.
- Le positif bleu est la connexion de l'antenne d'alimentation.
- La connexion orange/noire est la connexion de la lampe torche et du gradateur.
Certaines radios possèdent également la même connexion sous la forme d'une combinaison orange/blanche ou d'un connecteur orange uni.
Quelques radios comportent aussi d’autres types decable radio voiture dont des fils blancs, gris, verts et violets qui se connectent aux bornes positives à l'avant, à gauche, à droite et à l'arrière gauche, consécutivement. Les mêmes fils colorés auront les mêmes fils combinés avec du noir pour former des connexions, mais à la borne négative.
Ce n’est jamais une bonne idée de brancher autoradio si vous ne savez rien à propos de l’utilité de chaque cable radio voiture. Si vous avez acheté un autoradio haut de gamme et que vous avez peur de vous tromper en effectuant le câblage de la stéréo, contactez un professionnel.
5 Conseils de câblage d'autoradio pour vous assurer une installation correcte
Si vous avez décidé d'installer une nouvelle chaîne stéréo dans votre voiture, la connexion de chaque cable radio voitureêtre effectué correctement.
Dans le cas échéant, vous risquez de compromettre le bon fonctionnement de votre nouveau système stéréo et le fonctionnement électrique de votre voiture. Découvrez par la suite quelques conseils pour vous assurer que vous avez installé correctement le câblage de l'autoradio 206 par exemple.
Réunir le maximum d’informations nécessaires
Avant de commencer l'installation, vous devez vous assurer d'avoir toutes les informations nécessaires. Lisez bien la notice et découvrez comment vous pouvez retirer les panneaux et le tableau de bord afin d'installer le système de câblage de l'enceinte de voiture et le caisson de graves.
Vous pouvez soit acheter un manuel approprié, soit utiliser le guide d'installation des enceintes et de la chaîne stéréo.
Réunir tous les outils nécessaires
Avant de commencer l'installation sono voiture, assurez-vous d’avoir à portée de main tous les outils nécessaires, tels que les dénudeurs, les coupe-fils, les pinces, la lampe de test, le voltmètre et tout autre accessoire qui peut vous être utile.
Prendre le diagramme de la voiture
Il est nécessaire d'avoir un schéma de câblage de votre voiture, car vous pouvez éviter d'éventuelles erreurs qui pourraient endommager les caractéristiques électriques du véhicule.
Optez pour un cable radio voiture plus grande que celle qui est recommandée
Cela peut sembler bizarre, mais c'est un conseil que les professionnels suivent toujours. Vous devriez utiliser une taille plus grande que celle recommandée. C’est très pratique dans le cas où vous auriez besoin de faire quelques ajustements et dénuder les fils. Si le fil est un peu plus gros, ce ne sera pas un problème pour vous de le réajuster.
Effectuez un raccordement résistant à la corrosion
Évitez de laisser les fils exposés à la chaleur et aux pièces mécaniques de la voiture. L'utilisation d'une connexion résistante à la corrosion peut les protéger.
