ISO autoradio : guide d’installation de votre système d’infodivertissement

Installation de votre câble ISO autoradio


Les câbles de la série SOT sont conçus pour l'installation de kits mains libres du marché des pièces de rechange tels les autoradios GPS avec des connexions ISO autoradio. Ils sont fournis en deux parties, l'une s'attache au faisceau de câblage de la voiture tout en le convertissant en ISO, comme les adaptateurs de harnais du prise ISO autoradio, puis se branche sur le kit voiture.

Le second câble est ensuite connecté au kit voiture en ISO et se branche à nouveau sur l'autoradio. Ils sont conçus pour utiliser n'importe quel accessoire ISO, et ils ne sont pas nécessaires lorsque la voiture est déjà équipée de connexions ISO.



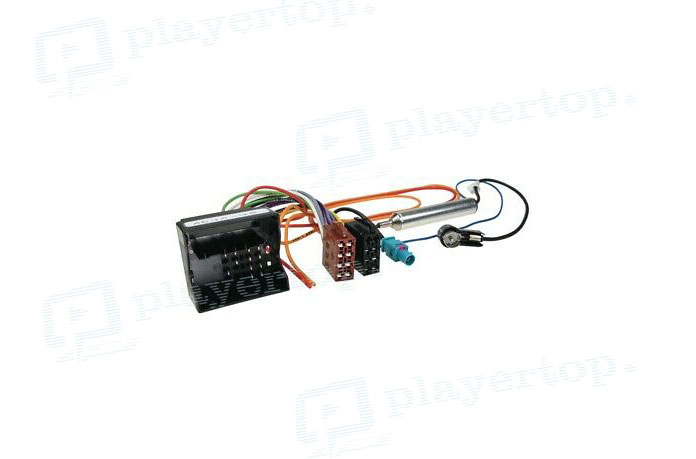

ISO autoradio



Montage d'un kit sur votre véhicule


Les kits mains libres autoradio sont livrés avec leur propre harnais ISO (ISO = connecteurs universels). Si votre véhicule est équipé d'un connecteur ISO, alors le kit peut être monté directement sur l'autoradio avec GPS voiture. Cependant, si votre véhicule n'est pas équipé d'ISO autoradio, un adaptateur sera nécessaire pour le créer. Ces adaptateurs sont appelés cordons SOT.

Les connecteurs font tous partie du faisceau SOT. Si les connecteurs 3-A et 4-A (ISO femelle et mâle) étaient branchés ensemble, l'ensemble du faisceau ne serait qu'une extension du câblage du véhicule.

Les connecteurs 3-B et 4-B (ISO mâle et femelle) représentent le faisceau de votre kit, tout comme le connecteur 8, qui serait le lien spécifique aux kits et varierait selon le kit de l’autoradio bluetooth voiture installé.



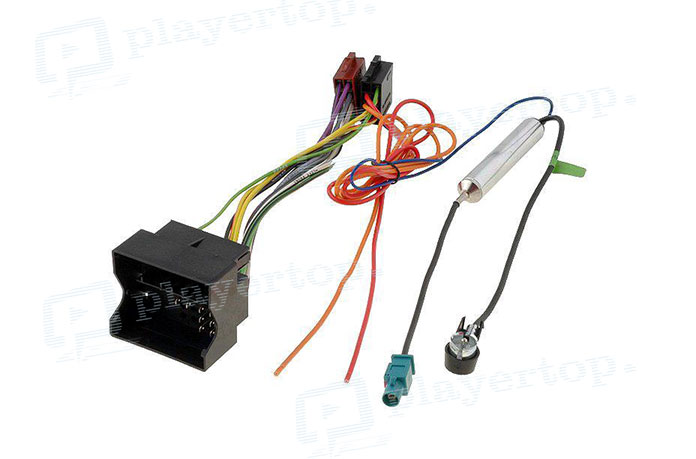

ISO autoradio



Câblage d'alimentation


Tous câbles de la série SOT créent une alimentation électrique ISO standard pour permettre à un équipement ISO générique de se brancher sur la ligne. Sur un kit de voiture, il a une configuration d'alimentation ISO française, ce qui signifie que la batterie et les lignes d'allumage sont inversées par rapport à la norme.

Vous devrez donc intervertir les fils d'un côté des connexions des fusibles, de sorte qu'au lieu de fusible ROUGE-ROUGE et de fusible ORANGE-ORANGE, la configuration deviendra ROUGE-fusible-ORANGE et ORANGE-fusible-ROUGE.

Si le véhicule ne dispose pas d'une alimentation d'allumage à la stéréo (technologie CAN BUS), le câble de série SOT sera équipé d'un fil volant pour permettre la prise en charge à partir d'une source alternative. Même dans ce cas, vous devrez échanger les positions des fusibles.

Si votre véhicule est équipé de l’ISO autoradio, veuillez vérifier ses positions d'alimentation avant de brancher votre kit autoradio avec écran pou voiture.



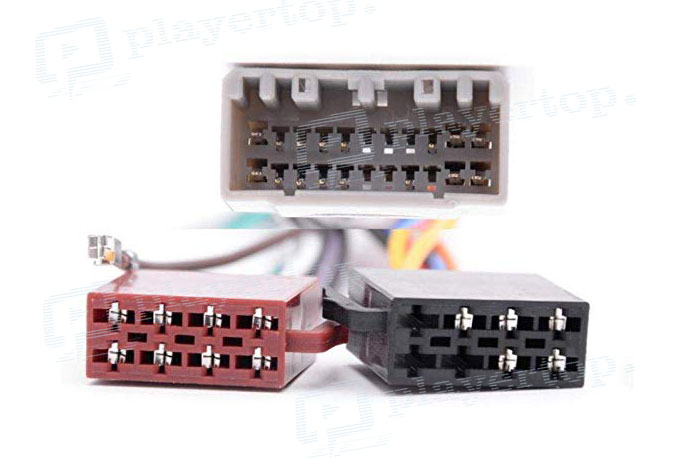

ISO autoradio



Procédure d'installation

  •          Retirez l'autoradio en vous assurant que vous avez les codes de sécurité requis.
  •          Installez un fil dans le faisceau de câbles de la voiture.
  •          Installez l'autre fil dans l'autoradio.
  •          Installez le kit mains libres entre les deux nouveaux fils comme indiqué par le fabricant du kit mains libres.

Veuillez noter que certains véhicules n'ont pas d'alimentation d'allumage commuté au poste autoradio, et donc une alimentation commutée doit être alimentée de la boîte à fusibles au fil orange sur le câble de votre kit.
