Prise ISO autoradio : Comment installer votre nouveau système multimédia pour voiture

Installation d’une prise ISO autoradio


Vous n’aurez pas besoin d'être un expert pour installer un autoradio de voiture moderne. Il vous suffit de connaître les bases, que nous allons brièvement examiner. Vous pouvez donc installer un autoradio de deux façons différentes soit en utilisant la prise ISO autoradio sans CANBUS, soit avec le CANBUS.

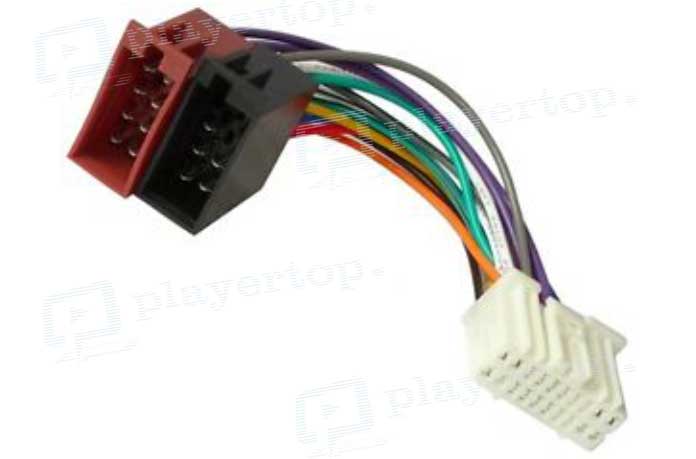

Prise ISO autoradio



Qu'est-ce que la prise ISO autoradio ? Et comment le connecter ?


En général, toutes les voitures modernes ont une alimentation autoradio ISO. Pour l'installation, il suffit de connecter la prise ISO autoradio avec le port ISO du véhicule, ensuite de connecter le connecteur ISO à l'autoradio. Pour finir, il faudra installer l'autoradio dans le tableau de bord, puis le fixer à l'aide des supports de montage.

S'il n'y a pas de connecteur ISO, vous pouvez le brancher avec les fils suivants :

  •          Fil alimenté par la batterie qui est généralement jaune, parfois rouge.
  •          Le fil ACC indique à l'autoradio que le système est alimenté. Ceci est nécessaire pour l'activation de l'autoradio avec GPS voiture. Généralement, le fil ACC est rouge et un peu plus petit que l'alimentation principale. S'il n'y a pas de fil ACC, vous pouvez le brancher à partir de l'allume-cigarette de la voiture.
  •          Fil de terre, généralement noir.
  •          Le fil ILL (illuminations) est utilisé pour activer l'éclairage du poste autoradio de la voiture simultanément avec les phares ou les feux d'aile de la voiture.
  •          Fil d'antenne d'alimentation (ANT). S'il y a un dispositif d’amplificateur d'antenne autoradio, le fil peut être utilisé pour alimenter l’autoradio de la voiture, puis cet amplificateur. Il peut également être utilisé comme signal pour une antenne rétractable, mais tous les autoradios n'en sont pas équipés.
  •          Le fil de marche arrière permet d'activer la caméra de recul. Vous pouvez attacher ce câble au phare de recul.
  •          Les fils des haut-parleurs sont généralement connectés à une sortie composite.

En général, il y a un schéma de câblage imprimé sur l'autoradio. Par conséquent, vous devez étudier attentivement ce schéma avant d'effectuer toute connexion, ainsi que le schéma de câblage de votre voiture, afin de ne pas confondre les câbles, car leur couleur peut varier sur les différents modèles.



Prise ISO autoradio



Qu'est-ce que le CANBUS ? Et comment le connecter ?


Le CANBUS est un outil spécial, développé par Robert Bosch. Il est utilisé pour connecter les microcontrôleurs et les appareils aux unités de contrôle électronique (ECU). Il est donc beaucoup plus répandu dans les véhicules d'aujourd'hui que les « faisceaux de câbles » précédents.

Lors de l'utilisation du CAN BUS, les fils suivants doivent être connectés :

  •          L'alimentation principale
  •          Négatif
  •          Les fils du CANBUS généralement avec un adaptateur pour la connexion
  •          Fils de haut-parleur

Tous les autres éléments, tels que l'éclairage, la caméra de recul et d'autres utilisent le CANBUS, ce qui rend l'autoradio beaucoup plus facile et rapide à installer.
