Fiche autoradio : Installation de votre autoradio sans souci

Identifier les couleurs des fils avec la fiche autoradio


La façon la plus simple de câbler un nouveau poste avec bluetooth voiture est de regarder les schémas de câblage de l'autoradio pour le véhicule et l’autoradio spécifiques, mais il est en fait possible de faire le travail sans étiquettes, adaptateurs ou schémas.

Ainsi, vous n'avez généralement pas besoin d'un schéma électrique pour installer un autoradio grâce à la connaissance de la fiche autoradio.

Contrairement aux autoradios des équipementiers, qui sont partout en termes de couleurs de fils, il existe en fait un schéma de coloration standardisé auquel la plupart des fabricants de pièces de rechange s'en tiennent.

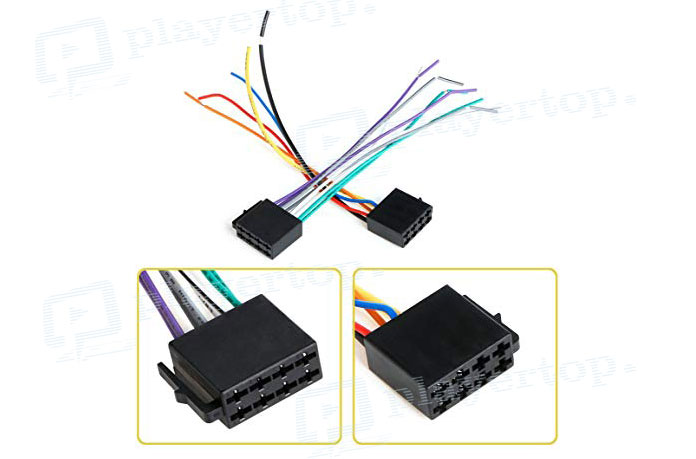

Fiche autoradio



Installation autoradio avec ou sans fil


Si vous vous retrouvez avec un autoradio d'occasion, et que vous avez les fils fournis avec l’autoradio, il suffit généralement de consulter la liste de la section suivante de cet article pour voir à quoi chaque fil de l’autoradio doit être connecté.

Si vous n'avez pas de fils, la meilleure option est de chercher une fiche autoradio conçue spécialement pour connecter l’autoradio à votre marque et modèle de voiture. À défaut, vous devrez vous procurer une natte de rechange pour continuer. Ainsi, les couleurs de la prise autoradio correspondront à la norme du marché des pièces de rechange.

Sinon, vous aurez besoin d'un schéma de câblage, qui est parfois imprimé sur l'extérieur de l’autoradio.

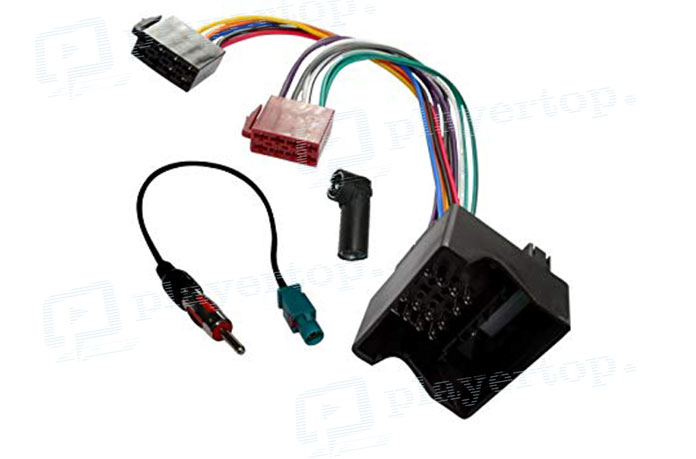

Fiche autoradio



Couleurs des fils d’un autoradio standard


Bien qu'il y ait des exceptions à toutes les règles, la plupart des autoradios sur le marché utilisent un schéma de coloration standardisé pour les fils d'alimentation de l’antenne autoradio et de haut-parleur. Si vous avez la natte fournie avec votre autoradio et qu'elle utilise les couleurs standards, les fils auront les fonctions et les couleurs suivantes :

Fils d'alimentation :

  • Constant 12V : jaune
  • Accessoire : rouge
  • Diminution/éclairage : orange avec bande blanche

Fils de terre

  • Terre: noir

Intervenants

  • Haut-parleur avant droit (+) : gris
  • Haut-parleur avant droit (-) : gris avec bande noire
  • Haut-parleur avant gauche (+) : blanc
  • Haut-parleur avant gauche (-) : blanc avec bande noire
  • Haut-parleur arrière droit (+) : violet
  • Haut-parleur arrière droit (-) : violet avec bande noire
  • Haut-parleur arrière gauche (+) : vert
  • Haut-parleur arrière gauche (-) : vert avec bande noire

Amplificateur et fils d'antenne

  • Antenne : bleue
  • Mise en marche à distance de l'amplificateur : bande bleue/blanche

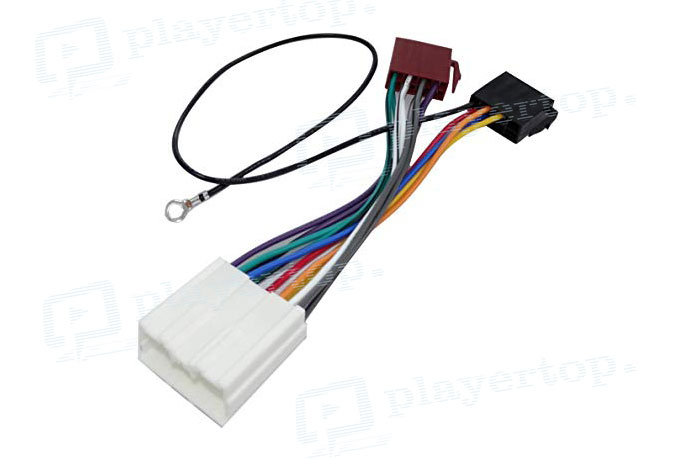

Fiche autoradio



Utilisation d’une fiche autoradio


Bien que la plupart des autoradios suivent le schéma de coloration ci-dessus, et qu'il soit possible de savoir à quoi servent les câbles d'origine de votre voiture sans le schéma de câblage, l'installation de votre autoradio est beaucoup plus facile si vous disposez d'un adaptateur de faisceau.

Ainsi, les adaptateurs de harnais pour autoradios sont très utiles, car si votre nouveau poste autoradio a toutes les mêmes entrées et sorties que votre autoradio d'usine, ces entrées et sorties ne sont pas toutes au même endroit.

Si vous pouvez mettre la main sur le bon adaptateur de câblage pour autoradio, cela simplifie considérablement le processus d'installation. Une extrémité de l'adaptateur se branche sur l'autoradio, l'autre extrémité se branche sur le faisceau de câbles qui était à l'origine connecté à l'autoradio.
